第1回 FT2232Dモジュール(秋月電子)を使ってFPGAをコンフィグレーションしてみる

 このコーナーでは、FPGAで使えるVerilog-HDL、VHDLのサンプル回路を紹介してみようと考えていますが、
FPGA用のダウンロードケーブルをお持ちで無い方もいると思いますので、まず今回は、ベンダー製ダウンロー
ドケーブル以外でFPGAをコンフィグレーションする方法を紹介してみます。
FPGAのコンフィグレーションに使うベンダー製のダウンロードケーブルは、試しに使うにはお手頃とは言えない
価格で個人では手出しがしにくい状況です。そんななか、ベンダー製のダウンロードケーブルを使わずにFTDI社
のFT2232を使ったUSB接続のJTAGアダプタを利用してFPGAをコンフィグレーションするソフトを開発公開してく
れている方がいます。

FPGA書込み用ソフト

 Altera社用
  FREE WINGさん の FT_altera
  QuartsUで作成したrbfファイルをダウンロードできます。

 xilinx社用
  fenrirさん  の cblsrv_ft2232
  iMPACT経由でのダウンロードが可能。

 これらのソフトと秋月電子から発売されているお手頃価格のFT2232Dモジュールを使ってFPGAのダウンロードを
試してみました。
 FT2232DはIO電源を外部から供給できるので、FT2232DモジュールとFPGAボードのJTAG端子を直接繋ごうか
と思ったのですが、FT2232DのIOのVccは3.0〜5.25Vの範囲で、片やSPARTAN3EのJTAGのVrefは2.5Vなので
繋ぐことができません。そこで高速タイプのCMOSロジックICの74AC244を挟んで接続をすることにしました。
74ACシリーズは入出力のトレラント機能がないので、本当はトレラント機能のある74VCHシリーズが良さそうですが
手元に74AC244があったのでこれを使っています。

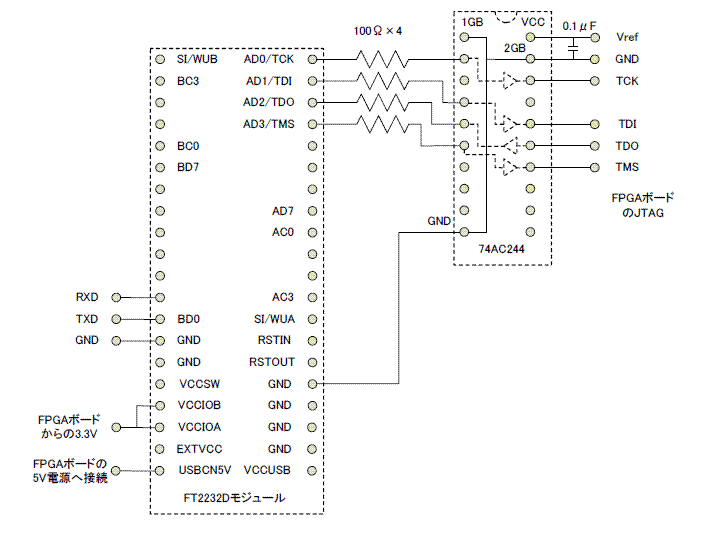

接続図
 接続図(TopView)は以下なります。

 ついでにFPGAボードの5V電源もFT2232経由で供給できるようにしています。
また、FT2232DはA,Bの2chの通信ポートが用意されているので、
A側をFPGAのダウンロード、B側をシリアル通信用としています。
動作テストの結果は、Altera社、Xilinx社ともに手元にあるデバイスではダウンロード可能でした。
PCとのシリアル通信も成功しました。(シリアル通信のサンプル回路は別の回に紹介予定です)
接続図をTopViewで書いてありますので、ユニサーバル基板等で配線を繋ぐときは注意してください。


Altera社デバイスのコンフィグレーションの例

 ターゲットボード:改定版FPGAボードで学ぶ論理回路設計(CQ出版)付属ボード(CQ出版)

 デバイス:EP1C3T

 開発ソフト:QuartusU9.1sp1 WebEdition

 実行手順:
  1.FPAGボードとFT232Dモジュールを接続します。PCのUSBポートとFT232Dを接続します。

  2.AF_altera.exeのあるフォルダーに回路データ(rbfファイル)をコピー
    ※FT_alteraのセットアップは開発者殿のサイトを参照してください。
    ※ rbfファイルはQuartusUであらかじめ作成しておきます。

  3.コマンドプロンプトでAF_altera.exeのあるフォルダーに移動

  4.FT_altera実行
   >FT_altera C rbfファイル
   実行するとダウンロードが開始します。
   実行時のログ

>FT_Altera C ep1c3_led.rbf
============================================
FT2232C(MPSSE) JTAG
CONFIGRATION & BOUNDARY SCAN PROGRAMfor Altera FPGA series Ver 0.0
Copyright (C)2005 Y.Sakamoto
(http://hp.vector.co.jp/authors/VA014069/)
============================================
FT2232C OPEN...OK
FT2232C INIT...OK
DEVICE INIT...OK
VERIFY JTAG CHAIN...OK
DEVICE IDCODE...OK
IDCODE=020810DD:OK, Altera CYCLONE EP1C3
Operation...Configure
Config Bit File Name: ep1c3_led.rbf
Config Bit File Size: 0x00013256(78422)
0x0001322A/0x0001322A (100)
Execution Time = 0.141 sec, Bit File Size = 0x0001322A bytes
Transfer Rate = 555872 bytes/sec( 4.241 Mbits/sec)
Transfer Bit-File...OK
Check Status...OK
Operation...OK
Execution Time = 0.297 sec

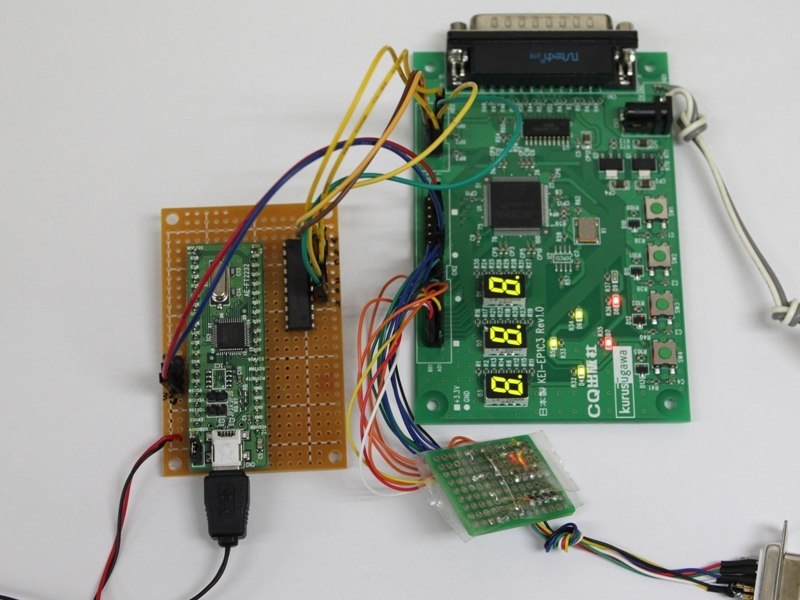

 FPGAボードの様子



Xilinx社デバイスのコンフィグレーションの例

 ターゲットボード:MFPGA−SPAR3E(マルツパーツ館)

 デバイス:XC3S250E

 開発ソフト:ISE11.3
         iMPACTはISE10.1の物を使用

 実行手順

  1.FPAGボードとFT232Dモジュールを接続します。PCのUSBポートとFT232Dを接続します。

  2.コマンドプロンプトでcblsvのあるフォルダーに移動
   ※clbsrv_ft2232のセットアップは開発者殿のサイトを参照してください。

  3.clbsrv_ft2232の起動
   >clbsrv -c amontec -p ポート番号
   ポード番号はご自分の環境で使用していない番号を指定してください。
   この時点では、FPGAのコンフィグレーションは実施されません。コンフィグレーションはiMPACTから行います。

   起動時のログ

>cblsrv.exe -c amontec -p 50000
Cable Server 0.1 for Xilinx Impact 8.2i (Mar 19 2010, 18:20:06)
Copyright (c) 2006, Zoltan Csizmadia (zoltan_csizmadia@yahoo.com)

and modified by fenrir for amontec JTAGKey support.

Cable is 'Dual RS232 A'

Hit CTRL+C to exit program.
Be sure to disconnect cable from Impact (Output/Cable disconnect),
otherwise Impact will crash!


  4.iMPACTでコンフィグレーション
   clbsrv_ft2232起動後のiMPACTを起動します。
   手元の環境ではISE11.3のiMPACTでは上手く動作しなかったので、iMPACTのみISE10.1の物を
   使用しています。

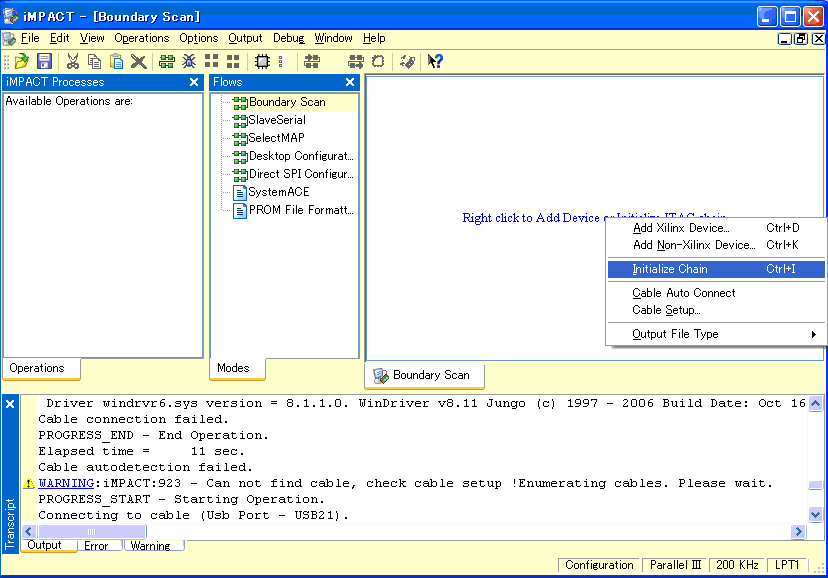

   iMPACT起動後にFlows内のBoundaryScanをダブルクックしてOutput→CbleSetup...を選択

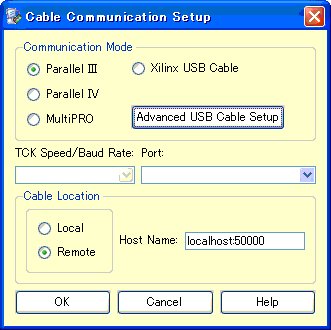

   ケーブルのセットアップを行います。



   localhost:の後の番号は、clbsrv_ft2232の起動で指定した番号です。
   これ以降は、通常のiMPACTの使用方法と同様です。
   InitializeChainを実行してFPGAへ書込むファイルを指定します。

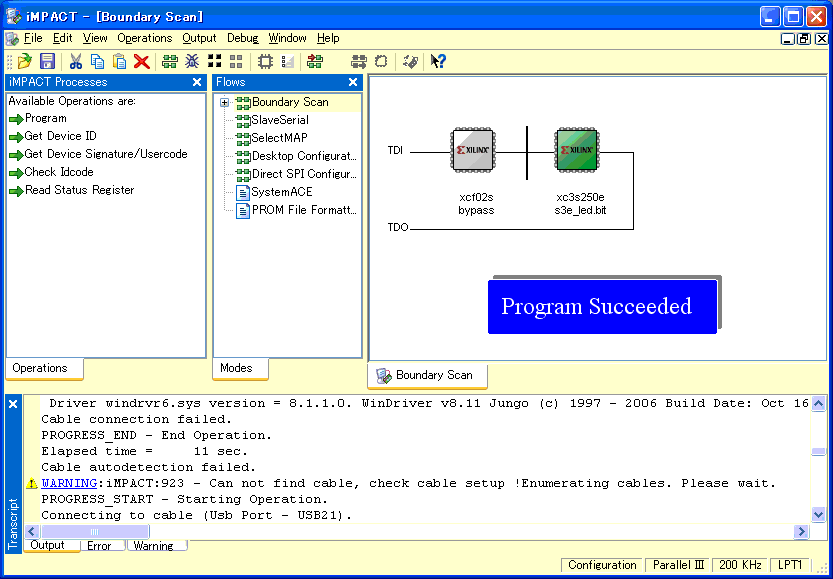

   対象のデバイスをマウスで右クリックして”program”を選択するとコンフィグレーションが実行されます。

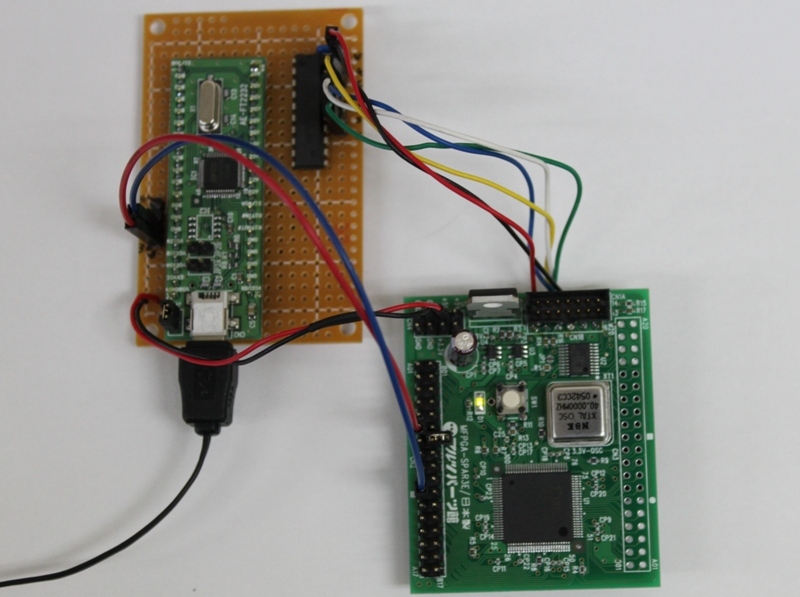

 FPGAボードの様子



紹介した回路を試す場合は、自己責任でお願いします。
次回は、LEDをチカチカさせます。
